△▲△ハスクバーナ440e分解(2)△▲△
440eの分解 いよいよエンジン本体へ・・・

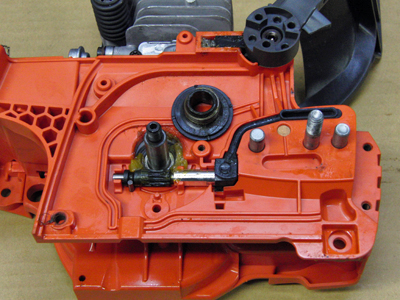

ウォームギヤー(オイルポンプを回すギヤ)をはずすとオイルポンプが見えます。
特に変わった様子はないですね。
イグニッションコイル、フライホイールをはずします。
クランクケースからクランクシャフト、シリンダー、ピストンを分離します。

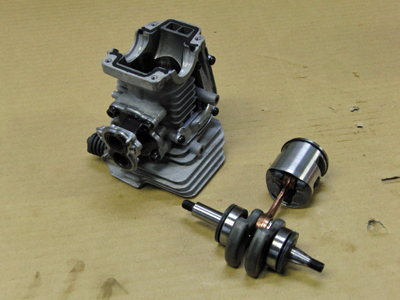

シリンダーからピストン・クランクシャフトを抜き取ります。

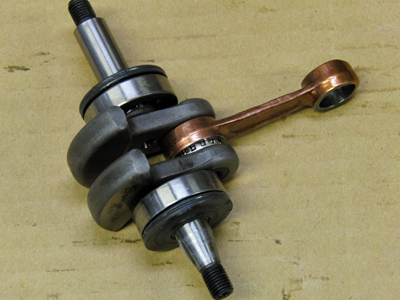

コンロッドのベアリングに銀メッキ(過去の記事参照)が施されているのが分かります。
異様な形のシリンダーです。

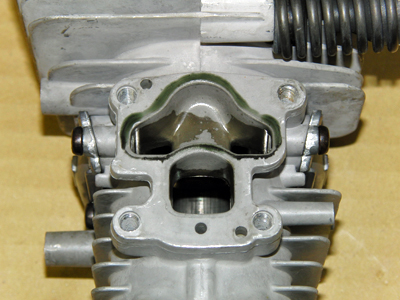

インテークフランジをはずすとこうなっています。
シリンダー、インテークフランジ、キャプレターを並べるとこうなります。
それぞれの位置関係が分かりますね。
吸気、掃気を高度にコントロールするシステムがここにあります。
次回はこれについて解析してみます。
440e分解(3)へ続く・・・
